自绘报表

下面我们学习如何实现自绘报表。自绘报表主要是设置单元格为Paint类型，然后在事件中绘制内容。

未配置过报表设计器的请先参考报表设计器

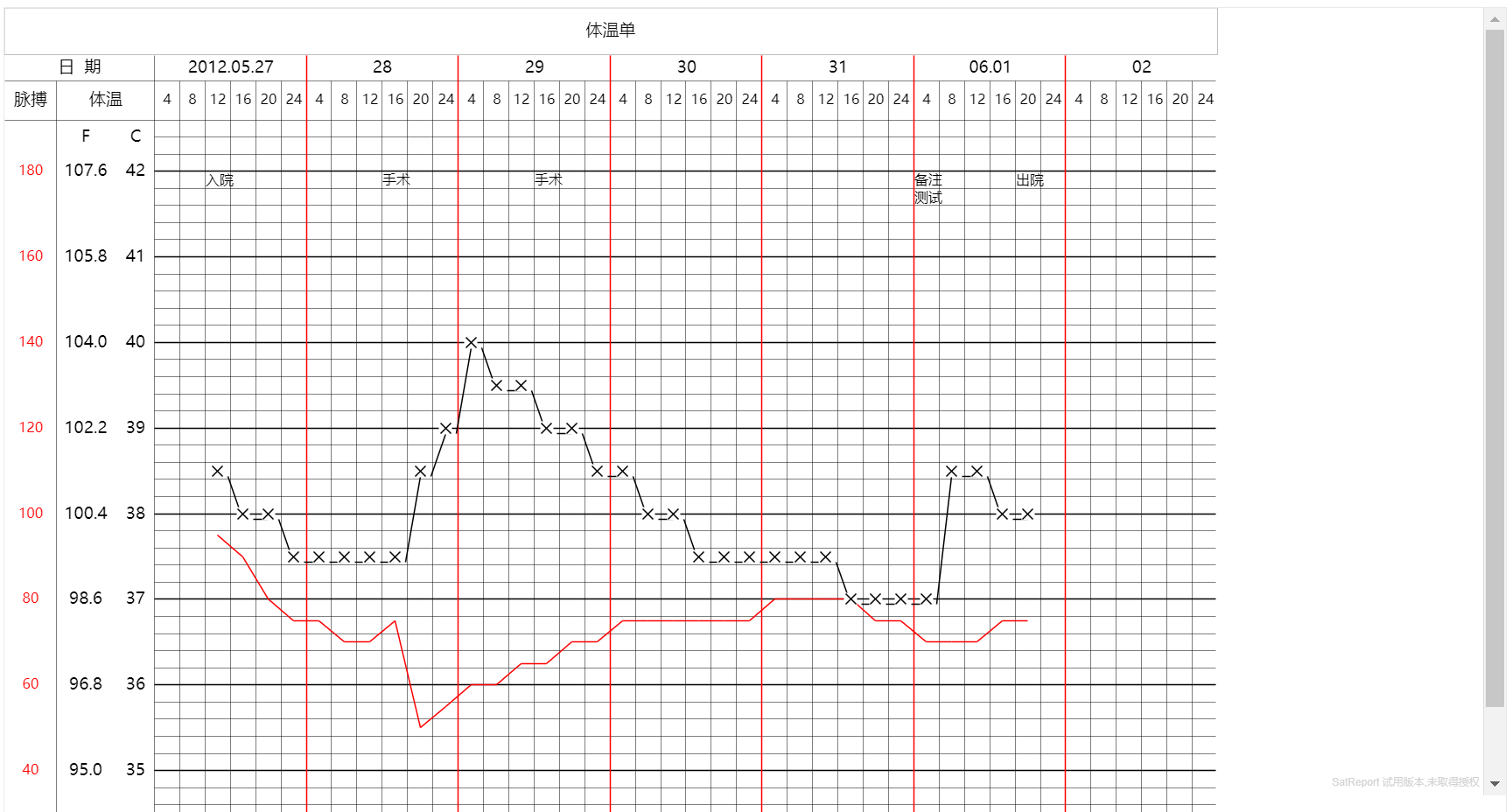

示例体温单效果如下:

设计报表

我们可以按照常规报表介绍新建报表，设计数据源，设计报表。

也可以直接打开示例

本地报表设计器http://localhost:5555/designer/?report=tiwei (opens new window)

在线报表设计器http://www.satrda.com/designer/?report=tiwei (opens new window)

单元格属性为Paint

• 合并多个单元格，如果自绘的区域的比较大，最好多选中几行或几列进行合并，便于显示滚动条。
• 选中需要自绘的单元格，类型选择Paint

绘制单元格

在CellRender事件中绘制内容，代码如下：

dw1.on('CellRender',(evt, row, name, draw) => {
    paintTiWei(dw1.data, evt, draw);
});

paintTiWei为自定义函数，具体实现可以看demo.zip的源码。

自定义绘制的另一个示例,绘制矩形框：

function paintTest(evt, draw) {
    //npx是缩放函数, dpr()是比例函数，ctx相当于 canvas.getContext('2d')的值，可以调用绘制函数
    const { npx, dpr, DrawBox, ctx } = draw;
    // 单元格大小
    const { left, top, width, height } = evt.view;

    ctx.save();
    //长宽和坐标需要进行转换适应缩放,最后一定要restore()还原;
    ctx.scale(dpr(), dpr());
    ctx.beginPath();
    ctx.rect(left + 20, top + 40, 200, 80);
    ctx.closePath();
    ctx.strokeStyle = '#ff0000';
    ctx.fillStyle = "blue";
    ctx.stroke();
    ctx.fill();
    ctx.restore();
}

dw1.on('CellRender',(evt, row, name, draw) => {
    paintTest(evt, draw);
});
