树型分组

下面我们学习如何实现树型分组。

未配置过报表设计器的请先参考报表设计器

效果如下:

设计报表

我们可以按照常规报表介绍新建报表，设计数据源，设计报表。

也可以直接打开示例

本地报表设计器http://localhost:5555/designer/?report=treegroup (opens new window)

在线报表设计器http://www.satrda.com/designer/?report=treegroup (opens new window)

添加分组

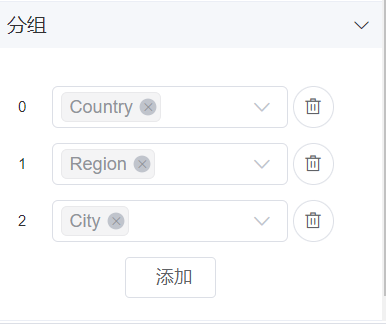

点击设计器中间报表的空白部份，设置报表属性。在右面的属性面板中，找到分组, 添加两个分组

• 点击添加按钮，在分组弹出框中选中Country
• 点击添加按钮，在分组弹出框中选中Region
• 点击添加按钮，在分组弹出框中选中City

设计分组表头表尾

调整G1,G2,G3,T3,T2，T1的行号,对应到指定的行

设置Tree属性

• 选中G1行的第1列A3，设置类型属性为Tree
• 选中G2行的第1列A4，设置类型属性为Tree
• 选中G3行的第1列A5，设置类型属性为Tree

最终效果：
